Hershey VP 820 PVC

Hershey VP 820 là dòng van bướm nhựa tay quay đến từ nhãn hiệu van Hershey tích hợp hộp số giảm tốc, là giải pháp đóng mở nhẹ nhàng, kiểm soát lưu lượng an toàn cho hệ thống đường ống cỡ lớn hoặc có áp lực cao. Thiết bị này giúp người vận hành thao tác vô lăng cực kỳ tốn ít sức lực, khắc phục hoàn toàn nhược điểm của các dòng van tay gạt thông thường.

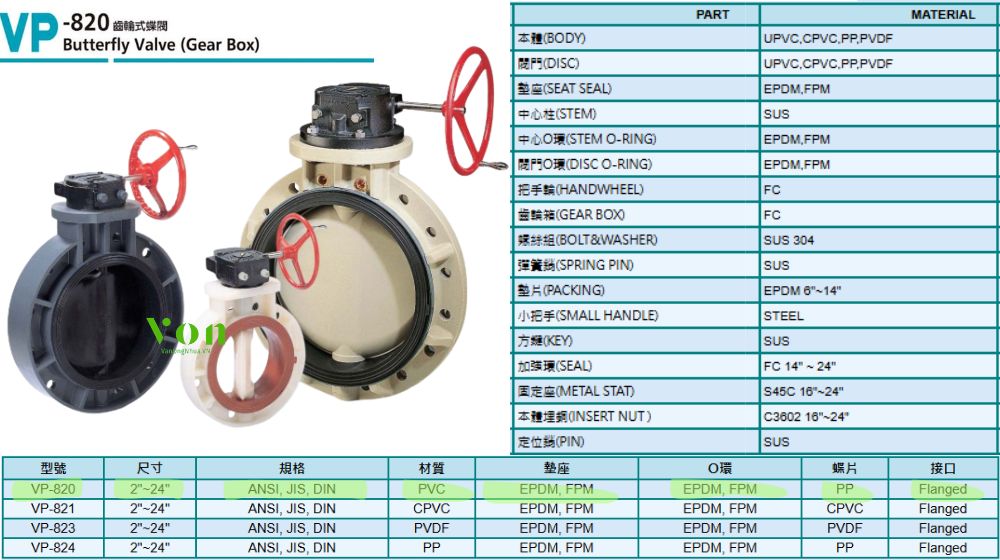

1. Đặc điểm của Hershey VP 820

Hershey VP 820 là model van bướm Hershey vận hành bằng tay quay nên còn được gọi là van bướm tay quay VP 820. Cơ cấu truyền động hộp số của thiết bị mang lại những đặc tính vận hành ưu việt cho hệ thống:

• Cơ cấu bánh răng con sâu nhân mô-men lực:
  • Hộp số giảm tốc sử dụng hệ bánh răng con sâu – trục vít đúc chính xác
  • Cơ cấu này giúp nhân mô-men xoắn từ vô lăng tay quay lên gấp nhiều lần
  • Cho phép vận hành đóng mở đĩa bướm nhựa cỡ lớn DN200 – DN300 chỉ với lực quay tay vô lăng cực nhẹ
• Khả năng chống tự xoay đĩa van:
  • Bánh răng con sâu có đặc tính tự khóa cơ học (self-locking)
  • Khi dòng chất lỏng áp suất lớn chảy qua, đĩa van bướm nhựa PVC sẽ được giữ cố định tại góc mở mong muốn
  • không bị lực đẩy của dòng chảy tự động xoay mở đĩa van như khi dùng tay gạt

2. Thông số van bướm tay quay VP 820

Để đảm bảo tính chuẩn xác và hiệu quả tối đa khi lắp đặt vào hệ thống, việc nắm rõ các chỉ số vận hành là điều vô cùng quan trọng. Dưới đây là bảng định mức thông số kỹ thuật chi tiết của dòng van bướm nhựa tay quay VP 820:

• Kích cỡ: Từ 2″ (DN50) ~ 24″ (DN600)
• Vật liệu thân và đĩa van: Nhựa PVC
• Đệm làm kín: Cao su EPDM hoặc FPM
• Áp suất làm việc tối đa:
  • 2″ ~ 10″ 150 PSI
  • 12″ 100 PSI
  • 14″, 16″ 86 PSI
  • 18″ 72 PSI
  • 20″ ~ 24″ 51 PSI
• Kết nối kẹp Wafer: Kẹp wafer đa tiêu chuẩn phù hợp bích JIS, ANSI và DIN

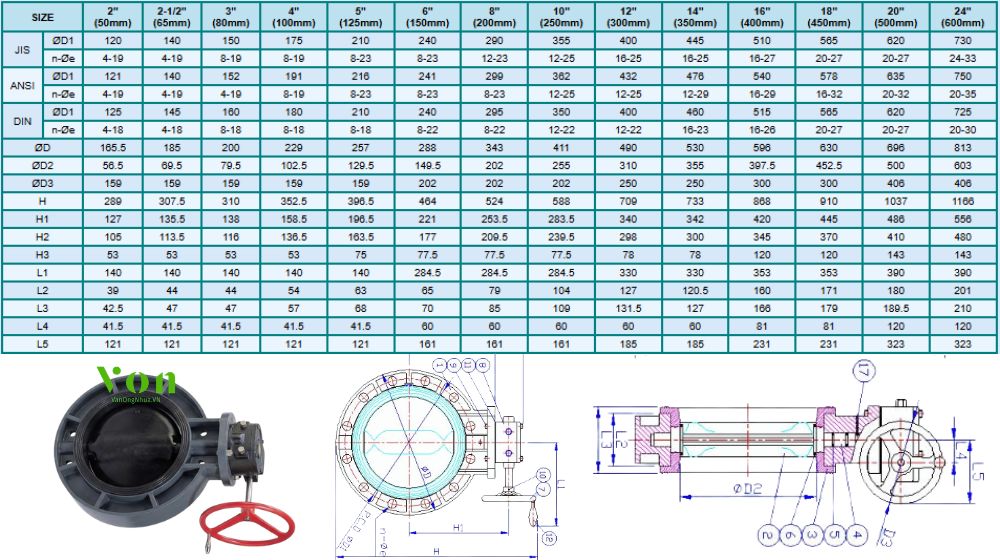

3. Kích thước van bướm tay quay VP 820

Dưới đây là bảng kích thước hình học chi tiết của dòng sản phẩm Hershey VP 820 (đơn vị tính: mm), giúp kỹ sư và đơn vị thi công dễ dàng lựa chọn model phù hợp với khoảng cách lắp đặt của hệ thống:

4. Hộp số của Hershey VP 820

Hộp số giảm tốc vô lăng của van bướm tay quay VP 820 được tối ưu hóa cấu trúc để đảm bảo độ bền cơ học lâu dài thông qua giải pháp bảo vệ và bôi trơn khép kín:

• Hộp số đúc kín chống nước:
  • Phần vỏ hộp số được đúc bằng hợp kim nhôm hoặc gang chịu lực bọc kín kẽ
  • Ngăn chặn tuyệt đối hơi nước ẩm hoặc hóa chất ngoài môi trường lọt vào bên trong
  • Bảo vệ hệ bánh răng kim loại của Hershey VP 820 không bị rỉ sét hay ăn mòn
• Bôi trơn dầu chịu cực áp:
  • Khoang chứa bánh răng con sâu và trục vít được điền đầy dầu chịu cực áp
  • Giảm thiểu tối đa ma sát giúp thao tác quay vô lăng luôn nhẹ nhàng, êm ái
  • Ngăn ngừa hiện tượng kẹt răng và giảm độ rơ (backlash) sau thời gian dài sử dụng liên tục

5. Căn chỉnh hành trình đóng Hershey VP 820

Việc căn chỉnh hai chốt bu-lông giới hạn hành trình (Limit Bolts) bên hông hộp số vô lăng là kỹ thuật cốt lõi để đảm bảo độ kín khít và bảo vệ đĩa van Hershey VP 820:

• Tác dụng của bu-lông giới hạn hành trình:
  • Thiết lập giới hạn điểm dừng cơ khí chính xác tại vị trí đóng và mở hoàn toàn
  • Giúp tay quay vô lăng dừng lại đúng lúc khi đạt điểm giới hạn
  • Ngăn chặn lực quay quá đà từ người vận hành gây ép chặt, dẫn đến nứt vỡ đĩa bướm bằng nhựa uPVC
• Quy trình hiệu chuẩn bu-lông giới hạn:
  • Quay vô lăng theo chiều đóng cho đến khi đĩa van bướm ép khít và chớm chạm vào đệm seat cao su
  • Tiến hành vặn bu-lông giới hạn đóng (thường ký hiệu là chữ C) sát vào cơ cấu chặn bên trong hộp số và siết chặt đai ốc khóa
  • Thực hiện thao tác tương tự cho vị trí mở hoàn toàn (vít ký hiệu chữ O) để cố định hành trình hoạt động chuẩn xác cho van bướm tay quay VP 820
