Hershey VP 450 PVC

Hershey VP 450 là dòng van 1 chiều lá lật nhựa chất lượng cao đến từ nhãn hiệu van Hershey. Với cấu tạo nối bích liền khối và nắp van tháo mở phía trên (Top-entry), thiết bị giúp ngăn dòng chảy ngược hiệu quả và tối ưu hóa thời gian bảo trì hệ thống

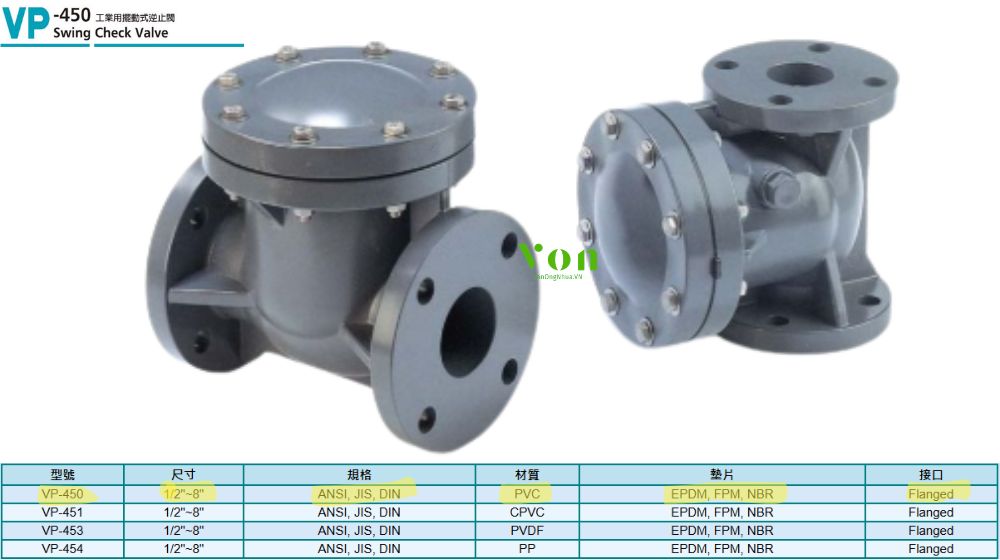

1. Thiết kế tiện lợi của Hershey VP 450

Hershey VP 450 hay còn gọi là van 1 chiều lá lật VP 450, là loại van 1 chiều Hershey sở hữu các ưu thế thiết kế chuyên dụng cho hệ thống đường ống công nghiệp nặng:

• Mặt bích đúc liền khối cứng cáp:
  • Thân van và hai đầu mặt bích được đúc liền khối từ nhựa PVC
  • Giúp chịu lực kéo ống tốt và phân bổ lực siết bu-lông đều hơn
  • Giảm thiểu nguy cơ nứt bích khi chịu áp suất lớn
• Thiết kế nắp van mở phía trên:
  • Khi cần bảo trì, chỉ cần tháo hệ bulông trên nắp van để nhấc toàn bộ lá lật, trục van và gioăng đệm ra ngoài để vệ sinh hoặc thay thế
  • Toàn bộ quá trình bảo dưỡng diễn ra trực tiếp trên đường ống mà không cần phải cắt ống hay tháo gỡ thân van ra khỏi hệ thống
• Lá lật lưu lượng lớn:
  • Góc mở lá lật rộng giúp tối ưu hóa tiết diện lưu thông, giảm tối thiểu tổn thất áp suất đầu ra của máy bơm

ANH

2. Thông số kỹ thuật của Hershey VP 450

Dưới đây là các thông số kỹ thuật chi tiết của van 1 chiều lá lật VP 450 theo tiêu chuẩn của dòng VP-400 Series:

• Áp suất mở van tối thiểu: 2 PSI (khoảng 0.14 kgf/cm²)
• Nhiệt độ hoạt động tối đa: 60°C (140°F)
• Tiêu chuẩn lỗ mặt bích:
  • JIS 10K
  • ANSI Class 150
  • DIN PN10

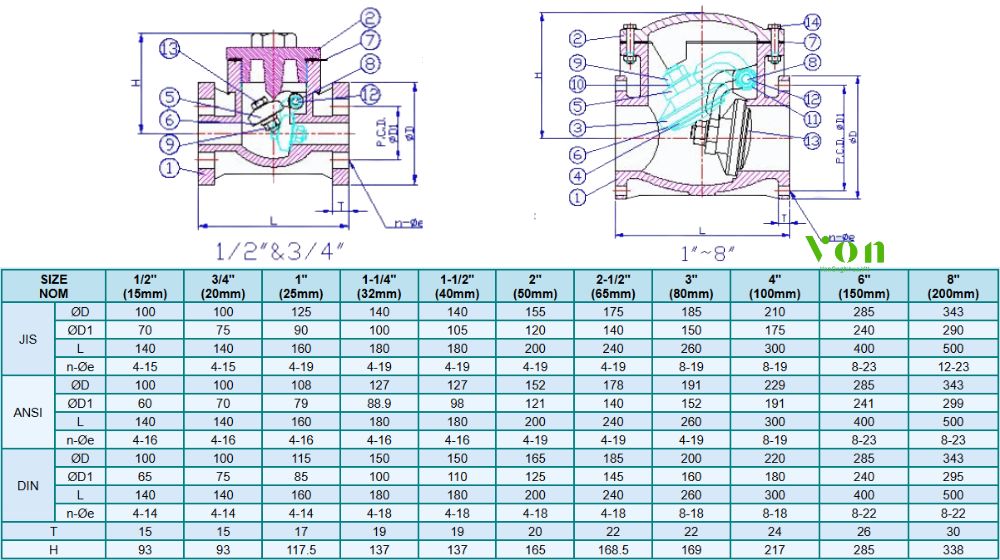

3. Kích thước bích van 1 chiều lá lật VP 450

Dưới đây là bảng kích thước tiêu chuẩn của van Hershey VP 450 theo các cỡ danh nghĩa từ 1/2″ đến 8″, giúp kỹ sư dễ dàng lựa chọn và bố trí van phù hợp với hệ thống đường ống:

ẢNH Bảng

4. Hướng dẫn lắp đặt van bích Hershey VP 450

Lắp đặt van 1 chiều lá lật VP 450 yêu cầu siết bu-lông đều lực và chú ý hướng mở của lá van để tránh kẹt:

• Lắp đặt van sao cho chiều dòng chảy thực tế đi theo hướng của mũi tên đúc nổi trên thân van.
• Phải lắp van thẳng đứng với phần nắp bonnet hướng lên trên, giúp lá lật đóng mở tự nhiên theo hướng thẳng đứng dưới tác dụng của trọng lực khi dòng chảy dừng.
• Chỉ lắp đặt cho các đường ống dẫn lưu chất đi từ dưới lên. Không lắp cho đường ống dẫn từ trên xuống.
• Để tránh kẹt lá van, nên lắp đặt y lọc Hershey phía trước van để lọc sạch lưu chất

5. Ứng dụng thực tế của Hershey VP 450

Van 1 chiều lá lật VP 450 là lựa chọn tối ưu cho các hệ thống đường ống công suất lớn trong công nghiệp:

• Lắp sau máy bơm chìm nước thải để ngăn lượng nước thải lớn chảy ngược trở lại bể thu khi dừng bơm, tránh hiện tượng búa nước phá hủy bơm
• Chặn dòng nước nóng chảy ngược về bể chứa khi ngắt hệ thống tuần hoàn Chiller
• Ứng dụng trong các nhà máy sản xuất muối công nghiệp, hệ thống tuần hoàn nước biển bể nuôi trồng thủy hải sản công suất lớn

6. Lưu ý lựa chọn và đặt hàng Hershey VP 450

Khi đặt hàng van 1 chiều Hershey VP 450, người mua hàng cần làm rõ:

• Tiêu chuẩn khoan lỗ mặt bích: Chỉ định rõ chuẩn JIS 10K, ANSI Class 150 hay DIN PN10 để đảm bảo đúc lỗ bu-lông trùng khớp với bích trên đường ống có sẵn
• Vật liệu gioăng đệm nắp: EPDM hoặc NBR cho nước sinh hoạt, nước thải trung tính, FPM cho hệ thống hóa chất ăn mòn hoặc gốc dầu
