Hershey VP 730 PVC

Van màng Hershey VP 730 đến từ nhãn hiệu van Hershey sở hữu thiết kế nối thẳng nhỏ gọn, tối ưu không gian lắp đặt nhưng vẫn đảm bảo khả năng làm kín và độ bền vận hành. Đây là lựa chọn phù hợp cho các hệ thống hóa chất, tủ điều khiển và thiết bị RO có diện tích lắp đặt hạn chế.

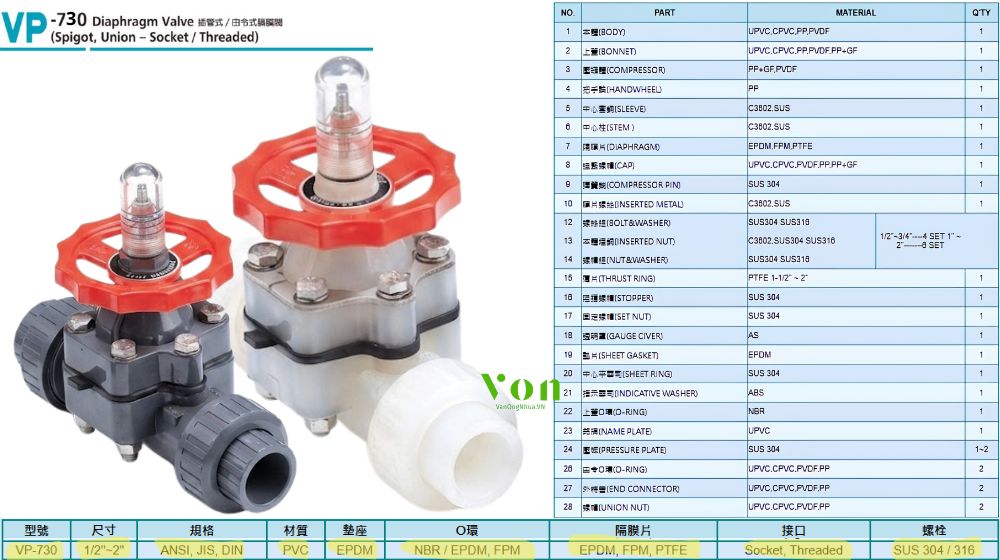

1. Thiết kế nổi bật của Hershey VP 730

Hershey VP 730 là dòng van màng Hershey được thiết kế theo kết cấu trúc liền khối, tối ưu kích thước lắp đặt nhưng vẫn đảm bảo độ kín và độ bền trong khi sử dụng:

• Kiểu kết nối trực tiếp (Socket/Threaded):
  • Hai đầu van được thiết kế dưới dạng ổ nong dán keo (Socket) hoặc ren trong (Threaded) đúc liền khối với thân van
  • Lược bỏ hoàn toàn cụm đai rắc co giúp chiều dài tổng thể (L) rút ngắn tối đa, thích hợp lắp đặt trong tủ điện van hoặc vách máy chật hẹp
• Nắp che thước đo hành trình:
  • Đỉnh van trang bị nắp chụp nhựa trong suốt bảo vệ thanh đo màu đỏ chuyển động theo ty van
  • Cho phép kỹ thuật viên dễ dàng quan sát trạng thái đóng mở của van màng VP 730 từ xa
• Stopper giới hạn lực đóng:
  • Vòng stopper cơ học giúp hạn chế đè nén quá lực khi xoay tay vặn vô lăng, chống biến dạng màng dẻo

2. Thông số kỹ thuật van màng VP 730

Dưới đây là thông số kỹ thuật tiêu chuẩn của dòng van màng VP 730 nhập khẩu chính hãng từ Đài Loan:

• Dải kích cỡ sản xuất: Từ 1/2″ (DN15) ~ 2″ (DN50),
• Vật liệu thân: Nhựa PVC
• Chất liệu màng van: PTFE, FPM trơ hóa chất cao cấp hoặc màng EPDM tiêu chuẩn
• Áp suất làm việc tối đa: 100 PSI ở nhiệt độ phòng
• Tiêu chuẩn kết nối: Nong dán keo JIS, ANSI, DIN hoặc ren trong chuẩn NPT, PT

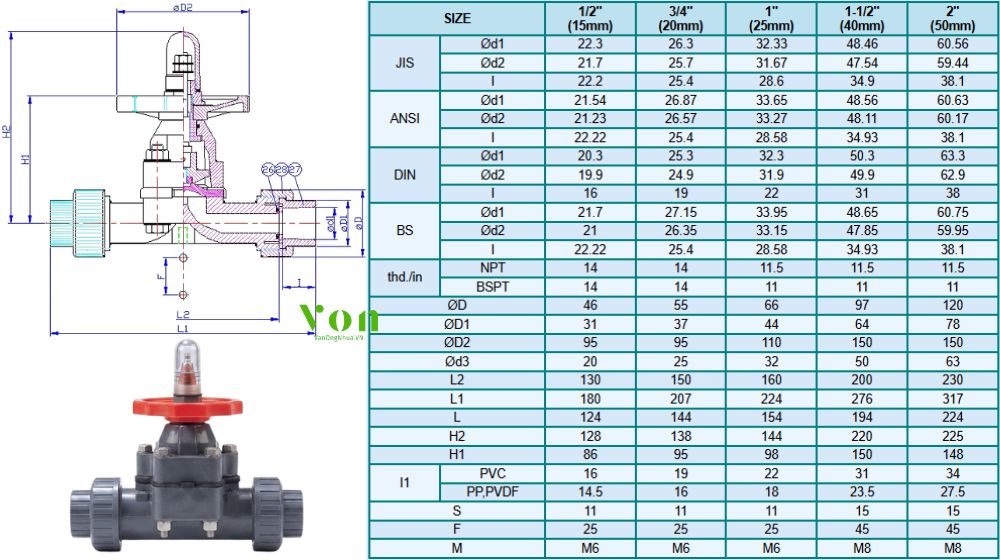

3. Kích thước của Hershey VP 730

Bảng thông số kích thước lắp đặt chi tiết của van màng Hershey VP 730 được công bố trong catalogue chính thức của hãng (đơn vị: mm):

4. Cụm điều khiển phía trên của của Hershey VP 730

Cụm điều khiển phía trên của van màng Hershey VP 730 được thiết kế nhằm tăng độ bền cơ học, giảm ma sát và thuận tiện cho công tác bảo dưỡng định kỳ.

• Nắp bonnet bảo vệ kín kẽ:
  • Bonnet đúc dày bằng nhựa bảo vệ toàn bộ phần trục ty ren kim loại phía trong khỏi bụi cát bám bẩn hoặc hơi axit ăn mòn ngoài môi trường
  • Bu-lông nắp làm bằng thép không gỉ SUS 304 chịu lực siết nén căng tốt
• Núm bơm mỡ bôi trơn:
  • Trên nắp bonnet của Hershey VP 730 được tích hợp sẵn một núm bơm mỡ bôi trơn nhỏ bằng đồng
  • Kỹ thuật viên bảo dưỡng định kỳ có thể dùng súng bơm mỡ tra dầu trực tiếp vào trục ren xoay kim loại phía trong mà không cần tháo rời nắp bonnet, đảm bảo vô lăng tay quay luôn vận hành nhẹ nhàng, giảm ma sát tối đa.

5. Phân bổ lực nén ép màng Hershey VP 730

Cơ cấu đĩa nén của Hershey VP 730 được thiết kế nhằm phân bổ lực ép đồng đều lên màng ngăn, đảm bảo độ kín cao và kéo dài tuổi thọ màng van:

• Hoạt động của đĩa nén:
  • Trục vô lăng ren kim loại liên kết với đĩa nén dạng vòng cung phẳng (compressor)
  • Khi xoay tay vặn đóng van, đĩa nén nén đều lực ép lên phần trung tâm màng van, đẩy màng ép chặt xuống vách ngăn weir để khóa dòng chảy
• Ép lực đồng đều chống rách màng:
  • Đĩa nén của van Hershey VP 730 được thiết kế bề mặt tiếp xúc phẳng mịn, bo tròn các mép cơ học
  • Thiết kế này giúp lực nén phân phối đều khắp bề mặt màng ngăn dẻo thay vì tập trung lực cục bộ tại một điểm
  • Bảo vệ màng van không bị mỏi giãn, rách đứt hay rò rỉ hóa chất sang khoang bonnet
