Hershey VP 731 cPVC

Hershey VP 731 là dòng van màng Hershey được thiết kế dành cho các hệ thống đường ống hóa chất nóng yêu cầu kết cấu nhỏ gọn và chịu nhiệt cao. Kiểu kết nối Socket/Threaded liền thân giúp tiết kiệm không gian lắp đặt và vận hành ổn định ở nhiệt độ cao

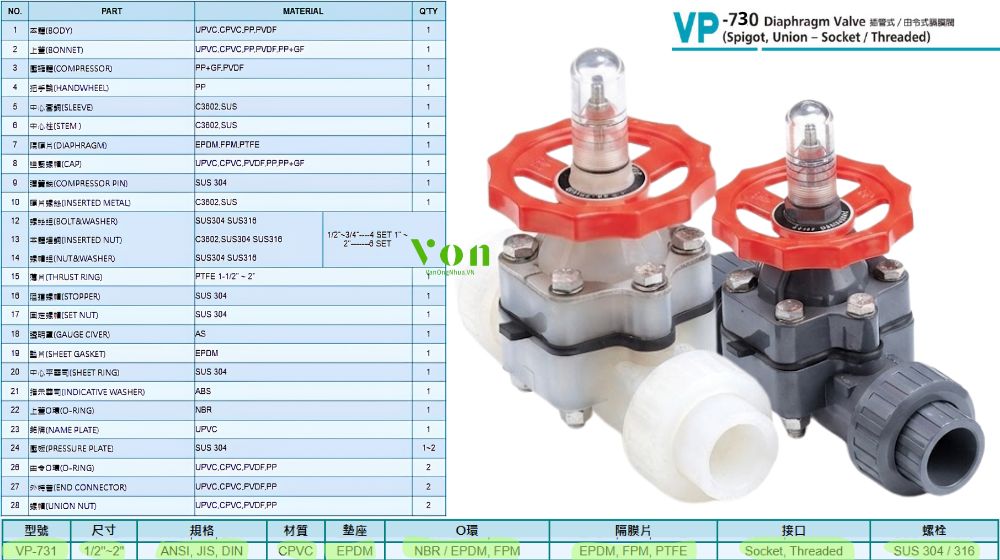

1. Tính chất chịu nhiệt của Hershey VP 731

Hershey VP 731 được chế tạo từ nhựa cPVC nguyên sinh, mang lại khả năng chịu nhiệt vượt trội cùng thiết kế nhỏ gọn, đáp ứng hiệu quả các hệ thống đường ống nước nóng và hóa chất

• Chịu nhiệt đến 90°C:
  • Vật liệu cPVC duy trì độ cứng và khả năng chịu áp tốt ở nhiệt độ lên đến 90°C (194°F)
  • Hạn chế biến dạng do giãn nở nhiệt và làm việc ổn định trong môi trường nước nóng liên tục
• Kết nối nối thẳng (Socket/Threaded):
  • Hai đầu van dạng dán keo hoặc ren trong được đúc liền với thân van, giúp rút ngắn chiều dài lắp đặt (L), thuận tiện bố trí trong các tủ điều khiển và không gian hẹp
• Nắp đo hành trình trực quan:
  • Đỉnh van được trang bị nắp chụp trong suốt bảo vệ thước chỉ thị hành trình, giúp quan sát nhanh trạng thái đóng/mở của van bằng mắt thường

2. Thông số kỹ thuật van màng VP 731

Các thông số vận hành kỹ thuật của dòng van màng Hershey VP 731 nhập khẩu chính hãng từ nhãn hiệu van Hershey được tổng hợp đầy đủ dưới đây, giúp lựa chọn và sử dụng sản phẩm đúng điều kiện làm việc:

• Dải kích cỡ sản xuất: Từ 1/2″ (DN15) ~ 2″ (DN50)
• Tiêu chuẩn kết nối: ANSI, JIS, DIN hoặc ren NPT, BSPT
• Chất liệu màng chắn làm kín: EPDM, FPM hoặc PTFE
• Áp suất làm việc tối đa: 100 PSI ở nhiệt độ phòng (suy giảm khi nhiệt độ tăng cao theo biểu đồ cPVC)
• Đầu kết nối ống dẫn: Nong dán keo (Socket) hoặc ren trong (Threaded)

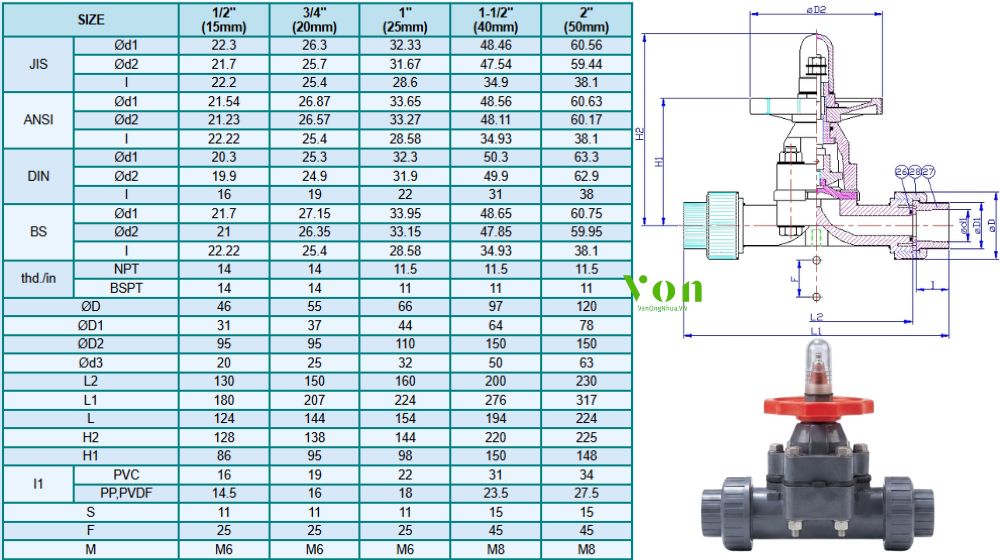

3. Bản vẽ và kích thước của Hershey VP 731

Dưới đây là bảng bản vẽ và thông số kích thước lắp đặt của dòng van màng Hershey VP 731 theo catalogue kỹ thuật chính hãng. Các kích thước được công bố nhằm hỗ trợ lựa chọn, thiết kế và lắp đặt đường ống chính xác đi kèm với loại van nhựa này:

4. Thiết kế bạc lót đỡ trục ty van màng VP 731

Hệ thống truyền động của van màng VP 731 được tích hợp cơ cấu bạc lót đỡ trục, giúp giảm mô-men xoắn khi vận hành và tăng độ bền cho các chi tiết cơ khí.

• Cơ cấu bạc lót đỡ trục:
  • Bên dưới tay quay vô lăng được bố trí vòng bạc lót đỡ chặn có nhiệm vụ tiếp nhận lực dọc trục sinh ra khi đĩa nén ép màng van xuống vách ngăn để ngăn dòng lưu chất
• Giảm lực quay vô lăng:
  • Nhờ cơ cấu bạc lót đỡ, ma sát giữa trục ren và nắp bonnet được giảm đáng kể, giúp Hershey VP 731 vận hành nhẹ nhàng, đóng mở êm ái ngay cả trong điều kiện áp suất cao
  • Đồng thời, thiết kế này còn hạn chế mài mòn ren trục, tăng độ ổn định và tuổi thọ của cơ cấu truyền động

5. Giãn nở nhiệt của Hershey VP 731

Do làm việc trong môi trường nước nóng, van màng Hershey VP 731 cần được lắp đặt đúng kỹ thuật để hạn chế ảnh hưởng của hiện tượng giãn nở nhiệt trên hệ thống đường ống CPVC.

• Ảnh hưởng của giãn nở nhiệt:
  • Lực giãn nở từ đường ống có thể truyền lên thân van, tạo mô-men uốn tại đầu nối nếu hệ thống không được bố trí điểm đỡ và bù giãn nở phù hợp
• Biện pháp lắp đặt:
  • Nên bố trí khớp bù giãn nở (Expansion Loop) hoặc đoạn uốn chữ U trên đường ống, đồng thời cố định thân Hershey VP 731 bằng giá đỡ tại vị trí lắp đặt
  • Giải pháp này giúp giảm tải trọng truyền từ đường ống lên van, bảo vệ đầu nối và tăng độ bền cho toàn bộ hệ thống
