Hershey VP 734 PP

Hershey VP 734 được nhãn hiệu van Hershey phát triển dành cho các hệ thống xử lý kiềm và hóa chất công nghiệp. Thiết kế kết nối Socket hoặc Threaded đúc liền thân van màng VP 734 mang lại kết cấu gọn nhẹ và dễ lắp đặt trong không gian hạn chế.

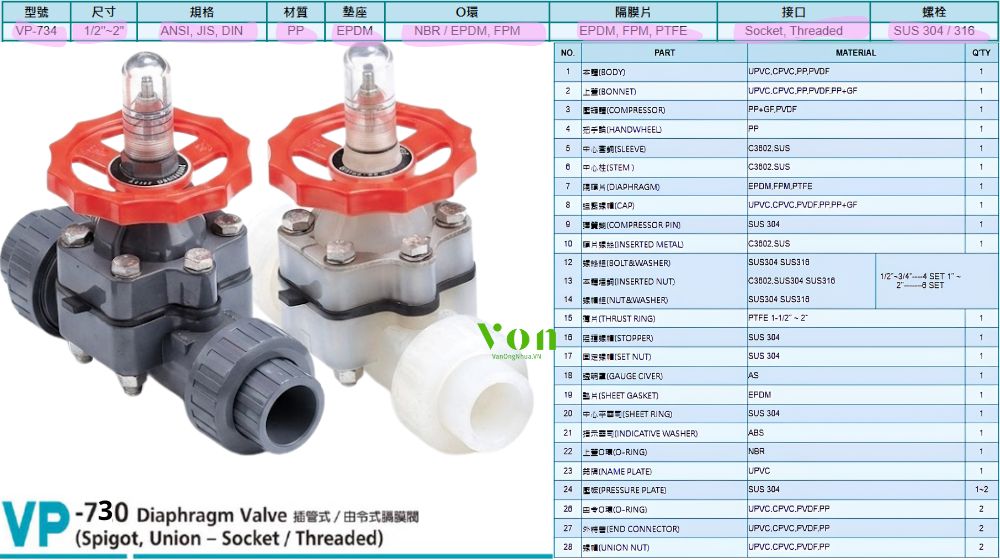

1. Tính kháng kiềm nóng của Hershey VP 734

Hershey VP 734 là một trong những model van màng Hershey chuyên dùng cho môi trường kiềm và hóa chất ăn mòn. Thân van màng VP 734 được chế tạo từ nhựa PP, mang lại độ bền hóa học và khả năng làm việc ổn định ở nhiệt độ cao. Các đặc điểm nổi bật của van như sau:

• Kháng bazơ và kiềm nóng vượt trội
• Đầu nối trực tiếp siêu thon gọn
• Trọng lượng siêu nhẹ

2. Thông số của van màng VP 734

Thông số vận hành định mức kỹ thuật chi tiết của dòng van màng nhựa PP nối thẳng van màng VP 734 chính hãng Đài Loan:

• Dải kích cỡ sản xuất: Từ 1/2″ (DN15) ~ 2″ (DN50)
• Chất liệu màng chắn làm kín: PTFE, EPDM hoặc FPM
• Áp suất làm việc tối đa: 100 PSI ở nhiệt độ phòng
• Kiểu kết nối : Nong hàn nhiệt (Socket) hoặc ren trong (Threaded)

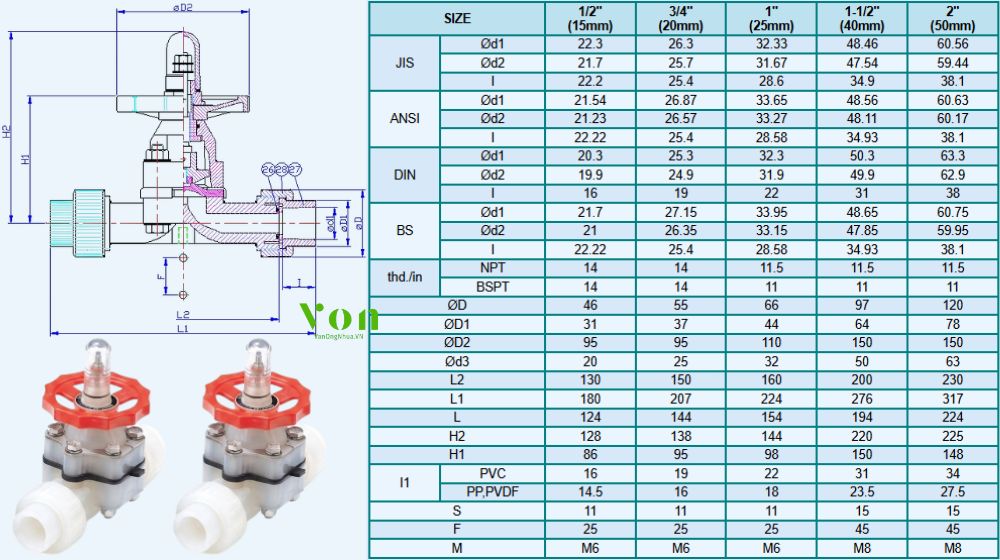

3. Kích thước của Hershey VP 734

Bảng dưới đây tổng hợp kích thước lắp đặt tiêu chuẩn của dòng Hershey VP 734 theo catalogue chính hãng. Các thông số được áp dụng cho toàn bộ dải kích cỡ từ 1/2″ đến 2″, giúp thuận tiện trong quá trình thiết kế và thay thế thiết bị.

4. Quy trình khi kết nối van màng VP 734

Do Hershey VP 734 sử dụng kết nối Socket Fusion, cụm bonnet và màng van cần được tháo rời trước khi hàn nhiệt để bảo vệ các chi tiết làm kín và đảm bảo tuổi thọ của van.

• Tháo cụm bonnet trước khi hàn:
  • Máy hàn Socket Fusion hoạt động ở khoảng 260°C, lượng nhiệt có thể truyền từ đầu nối vào thân van
  • Vì vậy, cần tháo toàn bộ bonnet, vô lăng và màng van trước khi gia nhiệt để tránh biến dạng hoặc hư hỏng màng làm kín
• Thực hiện hàn Socket Fusion:
  • Chỉ đưa thân van PP lên máy hàn để gia nhiệt và kết nối với đường ống theo đúng quy trình
• Lắp lại cụm bonnet:
  • Sau khi mối hàn nguội hoàn toàn, tiến hành lắp lại màng van, bonnet và siết các bu-lông theo trình tự đối xứng để Hershey VP 734 sẵn sàng đưa vào vận hành

5. Cơ cấu đĩa nén ép màng Hershey VP 734

Hệ thống nén ép của van màng Hershey VP 734 được trang bị cụm đĩa nén tự lựa cơ học, nâng cao hiệu quả đóng kín dòng chảy kiềm nóng:

• Cơ cấu đĩa nén tự lựa:
  • Đĩa nén compressor của Hershey VP 734 liên kết với trục ren thông qua một chốt khớp tự do cơ học
  • Khi hạ trục xoay đóng van, đĩa nén có thể tự xoay lắc nhẹ một góc rất nhỏ để tự lựa bám khít sát màng van xuống vách ngăn weir
• Đóng kín khít tối ưu:
  • Sự tự lựa này đảm bảo lực nén ép tác động lên màng chắn mềm luôn phân bổ đều và song song 100% với bề mặt tì của vách ngăn weir
  • Triệt tiêu mọi khoảng hở li ti do sự giãn nở lệch tâm của đường ống PP nóng, giúp van đóng kín tuyệt đối dòng kiềm của van màng VP 734 mà không cần siết quá lực tay quay.
