Hershey VP 811 cPVC

Hershey VP 811 là giải pháp hàng đầu cho các hệ thống dẫn nước thải sản xuất hoặc lưu chất nóng công nghiệp có nhiệt độ lên đến 90°C. Nhờ tính chất cơ lý bền bỉ của nhựa clo hóa cPVC chịu nhiệt, thiết bị giúp khắc phục hoàn toàn tình trạng sun hỏng hay lão hóa biến dạng của các dòng van nhựa thông thường

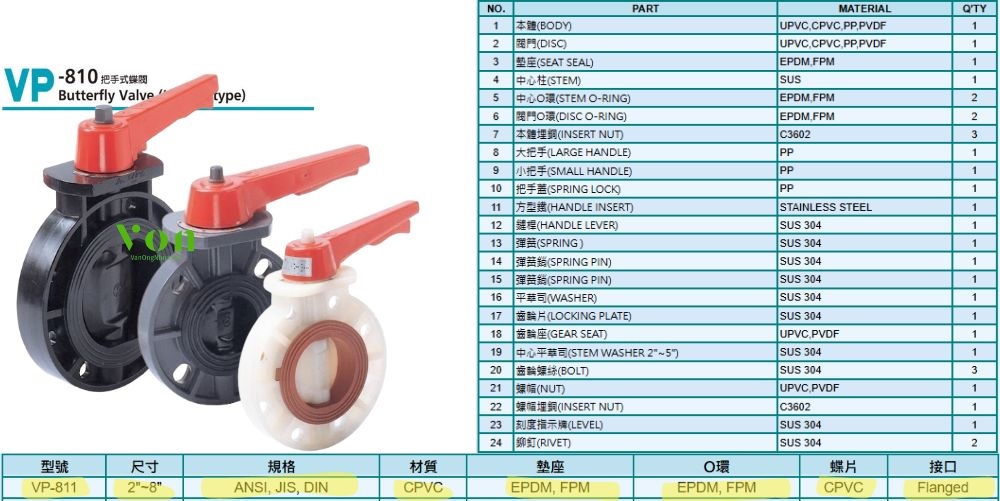

1. Tổng quan về Hershey VP 811

Hershey VP 811 là model van bướm nhựa tay gạt nổi bật của thương hiệu van Hershey, được làm từ vật liệu cPVC. Van bướm tay gạt VP 811 còn sở hữu các đặc điểm nổi bật sau:

• Khả năng chịu nhiệt độ cao 90°C:
  • CPVC duy trì độ cứng bề mặt và khả năng chịu lực kéo siết tốt ở dải nhiệt độ lên đến 90°C
  • Chống chịu tốt trước hiện tượng giãn nở nhiệt và áp lực nước nóng liên tục
• Tay gạt chia độ mịn:
  • Cơ cấu tay gạt nhựa dày bọc thép kết hợp tấm răng định vị đa cấp độ
  • Cho phép người vận hành điều chỉnh tiết lưu lượng dòng chảy của van bướm tay gạt VP 811 cực kỳ linh hoạt và chuẩn xác

2. Thông số van bướm tay gạt VP 811

Các thông số kỹ thuật cơ bản của dòng van bướm tay gạt VP 811 nhập khẩu chính hãng Đài Loan bao gồm:

• Dải kích cỡ sản xuất: Từ 1 1/2″ (DN40) ~ 8″ (DN200)
• Vật liệu thân van và đĩa: Nhựa cPVC chịu nhiệt cao cấp
• Đệm lót làm kín: EPDM hoặc FPM
• Áp suất làm việc tối đa: 150 PSI (10 kgf/cm²) ở nhiệt độ thường
• Kiểu kết nối kẹp Wafer: Kẹp giữa hai mặt bích theo tiêu chuẩn chuẩn JIS, ANSI hoặc DIN

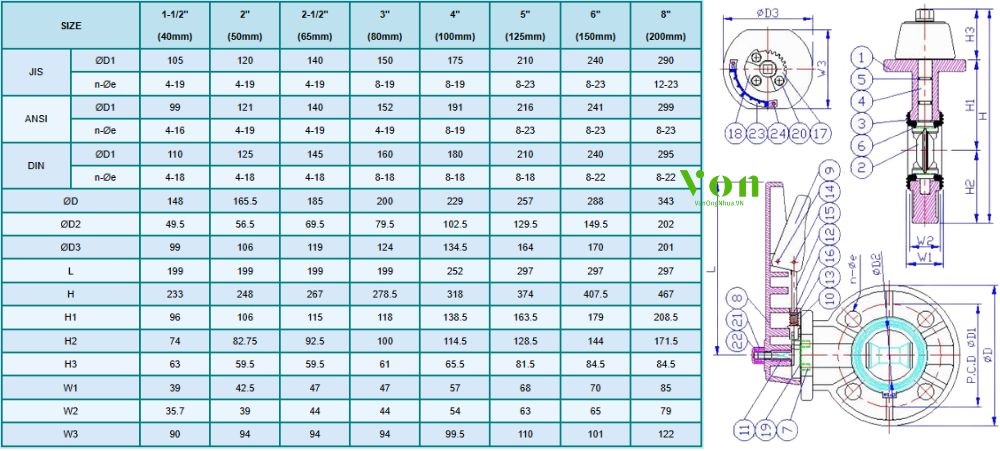

3. Kích thước chi tiết của Hershey VP 811

Nhờ quy cách kết nối Wafer nhỏ gọn, Hershey VP 811 là giải pháp lý tưởng giúp tiết kiệm không gian và giảm tải trọng lượng cho các hệ thống đường ống trên cao. Chi tiết về kích thước bản vẽ hình học của loại van bướm Hershey này được quy định cụ thể trong catalogue như sau:

4. Kỹ thuật kẹp bích van bướm tay gạt VP 811

Quy trình thi công lắp đặt van bướm kẹp Wafer Hershey VP 811 giữa hai mặt bích đường ống đòi hỏi sự chuẩn xác cao qua các lưu ý sau:

• Căn chỉnh đồng tâm tuyệt đối:
  • Trước khi siết cố định bu-lông, phải căn chỉnh van bướm Hershey VP 811 đồng tâm 100% với hai mặt bích ống
  • Nếu van bị lệch tâm, đĩa bướm nhựa khi xoay mở góc 90° sẽ cọ sát trực tiếp vào mép bích nhựa gây trầy xước hoặc kẹt cứng đĩa chặn
• Siết chéo đối xứng từng bước lực:
  • Siết các đai ốc bu-lông dài xỏ xuyên qua van theo sơ đồ đối xứng chéo nhau (hình sao)
  • Không siết chặt hoàn toàn một bu-lông ngay từ đầu, mà tăng đều lực siết từ 30%, 60% đến 100%
  • Cách làm này giúp phân bổ đều ứng suất nén tì ép lên đệm lót, chống biến dạng lệch tâm và ngăn hiện tượng rò rỉ

5. Hiện tượng mòn đệm lót Hershey VP 811

Dưới tác động liên tục của lưu chất hóa chất nóng ở nhiệt độ 90°C, lớp cao su làm kín của Hershey VP 811 sẽ chịu những biến dạng cơ lý đáng lưu ý:

• Cơ chế mòn và giãn nở cao su:
  • Nhiệt độ 90°C khiến đệm EPDM/Viton giãn nở nhẹ và mềm hơn bình thường
  • Khi đóng van, đĩa nhựa CPVC sẽ miết chặt và ép mạnh vào vòng đệm
  • Sau hàng ngàn chu kỳ vận hành nhiệt độ cao, cao su dễ bị mòn cơ học dẫn đến nứt rách bề mặt
• Hạn chế tác động quá lực:
  • Không dùng tay đòn phụ để siết cưỡng bức van quá giới hạn tấm răng định vị
  • Khi sập chốt khóa, đĩa van bướm tay gạt VP 811 đã kín khít hoàn hảo nhờ độ căng của đệm
  • Siết quá lực chỉ làm nhanh mỏi đứt cao su và dễ gây nứt vỡ đai răng nhựa của Hershey VP 811
