Hershey VP 813 PVDF

Hershey VP 813 là dòng van bướm tay gạt PVDF cao cấp, giải pháp hàng đầu cho các hệ thống đường ống yêu cầu độ sạch bán dẫn hoặc vận hành trong điều kiện nhiệt độ cao. Nhờ cấu tạo từ vật liệu PVDF, thiết bị mang lại hiệu quả vượt trội với khả năng chịu lưu chất nóng và áp lực vận hành liên tục

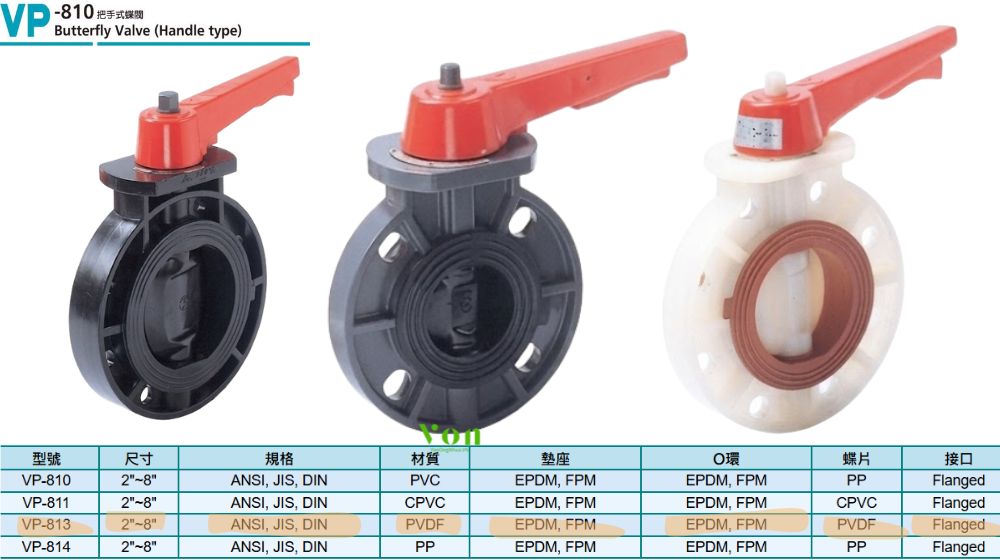

1. Tìm hiểu về Hershey VP 813

Hershey VP 813 (hay van bướm tay gạt VP 813) là loại van bướm Hershey sở hữu những đặc tính lý hóa siêu việt nhờ được chế tạo từ vật liệu PVDF cao cấp. Cụ thể:

• Khả năng chịu nhiệt độ cao:
  • Nhựa PVDF duy trì độ cứng bề mặt và khả năng chịu lực nén ép tốt ở dải nhiệt độ lên đến 120°C
• Bền với lưu chất nóng:
  • Thiết bị vận hành bền bỉ, không bị biến dạng hay suy giảm tuổi thọ khi tiếp xúc liên tục với các dòng lưu chất nóng
• Tay gạt sập chốt tự khóa:
  • Cơ cấu tay gạt nhựa dày bọc thép kết hợp tấm định vị chia góc răng cưa
  • Giúp người vận hành tinh chỉnh lưu lượng chất lỏng của van bướm tay gạt VP 813 chuẩn xác

2. Thông số kỹ thuật của van bướm tay gạt VP 813

Các thông số vận hành kỹ thuật chi tiết của dòng van bướm tay gạt VP 813 chính hãng của Hershey Valve bao gồm:

• Dải kích cỡ sản xuất: Từ 1 1/2″ (DN40) ~ 8″ (DN200)
• Vật liệu thân bướm và đĩa: Nhựa PVDF
• Đệm làm kín: EPDM hoặc FPM
• Áp suất làm việc tối đa: 150 PSI ở nhiệt độ phòng (23 ℃)
• Tiêu chuẩn kết nối kẹp Wafer: Kẹp giữa hai mặt bích đường ống chuẩn JIS, ANSI hoặc DIN

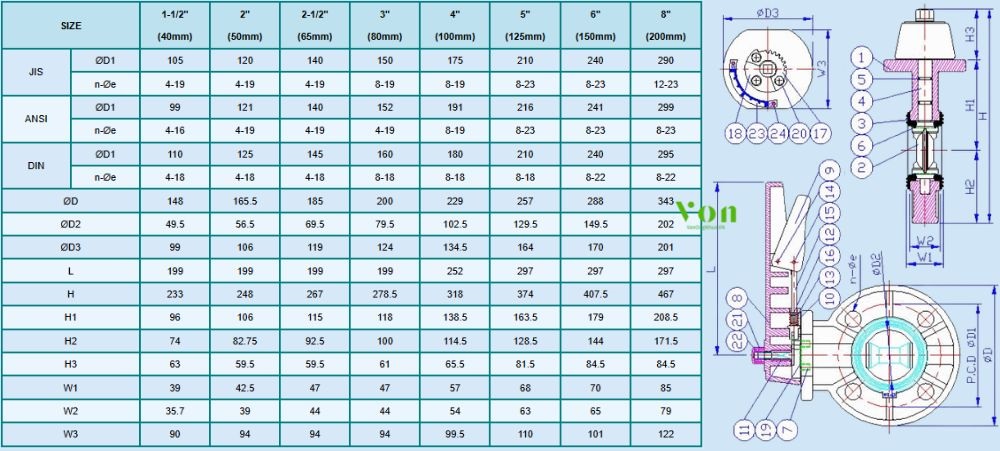

3. Bản vẽ và kích thước của van bướm tay gạt VP 813

Quy cách Wafer siêu mỏng của van bướm tay gạt VP 813 giúp tối ưu hóa không gian, cho phép lắp đặt linh hoạt ngay cả trong các giếng thu hoặc tủ van định lượng chật hẹp. Dưới đây là các thông số kích thước chi tiết của dòng van bướm nhựa tay gạt này:

4. Cơ chế bảo vệ trục của Hershey VP 813

Hệ thống ty van kết nối đĩa van với tay gạt của Hershey VP 813 được trang bị giải pháp bảo vệ kẽ trục tối tân, giúp ngăn ngừa rò rỉ hiệu quả:

• Trục thép bọc nhựa bảo vệ chắc chắn:
  • Trục ty van làm bằng thép không gỉ SUS 304 hoặc SUS 316 chịu lực vặn lớn, được bọc ngoài lớp màng nhựa PVDF/PTFE dày dặn để chống mài mòn
• Cơ chế đệm trục ngăn chặn kép thông minh:
  • Cổ trục van Hershey VP 813 được lồng các gioăng đệm kín kép O-ring bằng cao su cao cấp
  • Toàn bộ hệ thống gioăng đệm trục nằm phía sau vách chắn đúc liền bằng nhựa PVDF của đĩa van, cách ly hoàn toàn lưu chất nóng tiếp xúc với kẽ trục xoay
  • Thiết kế cải tiến này giúp triệt tiêu nguy cơ rò rỉ làm kẹt cứng tay gạt cơ học phía trên của thiết bị

5. Sự cố xâm thực đĩa Hershey VP 813

Khi sử dụng van nhựa để điều tiết dòng lưu chất có vận tốc và áp suất lớn, sự sụt áp đột ngột có thể làm tổn hại nghiêm trọng đến đĩa van bướm tay gạt VP 813:

• Cơ chế phá hủy của hiện tượng xâm thực:
  • Khi tay gạt chỉ mở hé đĩa van từ 15° ~ 30° để tiết lưu dòng chảy tốc độ cao, tại mép hạ lưu của đĩa van PVDF sẽ xảy ra hiện tượng sụt áp cục bộ cực nhanh
  • Điều này sinh ra hàng triệu bọt khí chân không li ti
  • Khi trôi vào vùng áp suất phục hồi phía sau van, các bọt khí này nổ vỡ dữ dội, tạo ra các tia nước siêu nhỏ (micro-jets) đập trực tiếp vào đĩa van
  • Quá trình này gây xói mòn, rỗ bề mặt đĩa PVDF và làm hư hỏng nhanh chóng vòng đệm làm kín
• Biện pháp khắc phục bằng cách tối ưu góc mở:
  • Cần tính toán kỹ lưu lượng hệ thống để tránh vận hành Hershey VP 813 liên tục ở các góc mở quá hẹp dưới 15°
  • Nên duy trì góc mở vận hành hiệu quả trong khoảng từ 30° đến 70° để dòng chảy phân bổ đều, giúp triệt tiêu hiện tượng xâm thực cơ học và bảo vệ đĩa nhựa PVDF bền bỉ hơn
