Hershey VP 814 PP

Hershey VP 814 là dòng van bướm cao cấp từ nhãn hiệu van Hershey, giải pháp hàng đầu giúp triệt tiêu nguy cơ biến dạng của các loại van thông thường trong môi trường nóng đến 80°C. Nhờ cấu tạo từ vật liệu PP nguyên sinh dẻo dai, thiết bị mang lại hiệu năng vượt trội và vận hành bền bỉ cho nhiều hệ thống khác nhau

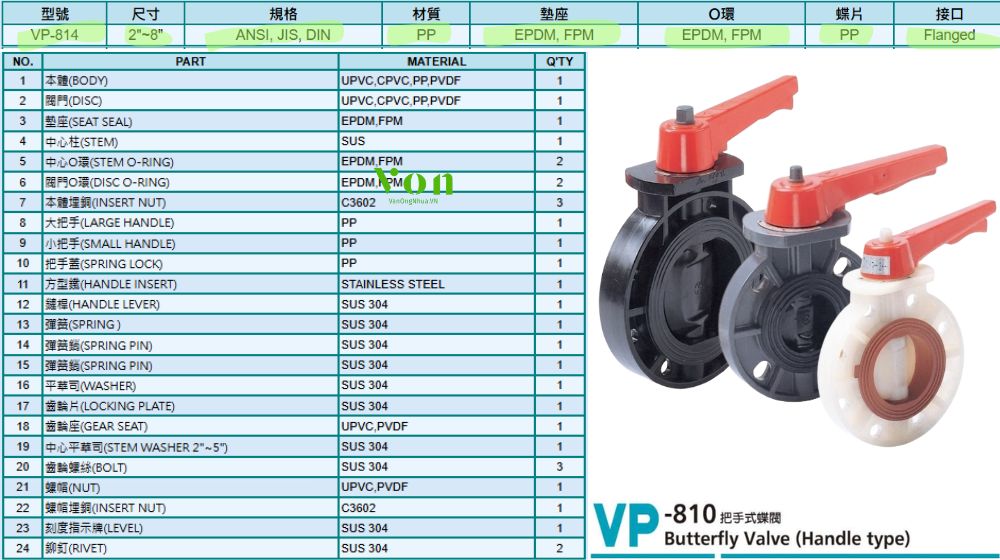

1. Hershey VP 814 là gì

Hershey VP 814 (có tên gọi khác là van bướm tay gạt VP 814) là dòng van bướm Hershey vận hành bằng tay gạt cơ học và các bộ phận chính chủ yếu làm bằng nhựa PP. Nhờ thiết kế này, van mang lại những đặc tính vận hành nổi bật sau:

• Kháng kiềm và bazơ nóng cực tốt:
  • Nhựa PP đặc biệt trơ hóa học trước dung dịch xút ăn da NaOH, KOH nóng ở nhiệt độ 80°C (176°F)
• Trọng lượng siêu nhẹ giảm tải:
  • Tỷ trọng nhựa PP thấp giúp giảm đáng kể trọng lượng của van bướm
• Tay gạt khóa chốt cơ học:
  • Cơ cấu tay gạt nhựa dày hỗ trợ kiểm soát lưu lượng dòng chảy của van bướm tay gạt VP 814 linh hoạt

2. Thông số van bướm tay gạt VP 814

Để lựa chọn chính xác thiết bị phù hợp với yêu cầu vận hành của hệ thống, việc nắm rõ các chỉ số cơ lý là vô cùng quan trọng. Dưới đây là các thông số kỹ thuật chi tiết của dòng van bướm tay gạt VP 814 nhập khẩu chính hãng Đài Loan:

• Kích cỡ đường ống: 1 1/2″ ~ 8″ (DN40 ~ DN200)
• Thân và đĩa van: Nhựa PP
• Gioăng làm kín: Cao su EPDM chịu nhiệt hoặc FPM chuyên dụng cho hệ thống nhiệt cao
• Áp suất định mức: Tối đa 150 PSI ở nhiệt độ thường
• Dạng kết nối: Kẹp Wafer, phù hợp lắp đặt giữa các mặt bích hệ JIS, ANSI và DIN

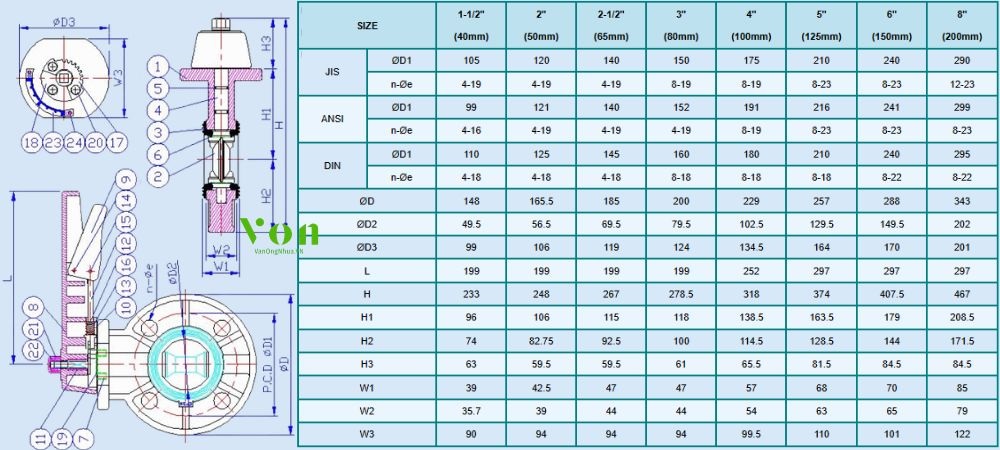

3. Kích thước của Hershey VP 814

Sở hữu độ dày thon gọn, Hershey VP 814 là giải pháp lý tưởng giúp tiết kiệm tối đa diện tích lắp đặt dọc theo đường ống. Dưới đây là các thông số kích thước hình học chi tiết (đơn vị: mm) giúp người dùng dễ dàng tính toán và bố trí không gian thi công:

4. Kẹt đĩa van bướm tay gạt VP 814

Vận hành đường ống PP dẫn lưu chất nóng liên tục sẽ gây ra sự co giãn dài cơ học, ảnh hưởng trực tiếp đến khả năng vận hành của Hershey VP 814:

• Cơ chế chèn ép gây biến dạng thân van:
  • Khi dẫn nước nóng, đường ống PP giãn nở cơ học và tạo ra một lực đẩy dọc trục cực kỳ lớn
  • Nếu van bướm Hershey VP 814 lắp kẹp giữa hai đoạn ống thẳng dài mà không có khớp chống giãn nở, lực đẩy này sẽ nén chặt hai mặt bích vào thân van
  • Hệ quả là làm biến dạng nhẹ đệm lót cao su (Seat) và khiến đĩa van nhựa bị kẹt cứng, không thể xoay mở hết góc 90°
• Biện pháp bố trí khớp chống giãn nở:
  • Bắt buộc lắp đặt các khớp bù giãn nở nhiệt hoặc khớp nối mềm cao su ở gần vị trí cụm van
  • Cần cố định chắc chắn hai mặt bích đỡ vào hệ thống dầm giá đỡ để triệt tiêu hoàn toàn lực nén đẩy tác động trực tiếp lên thân van

5. Hiện tượng võng trục Hershey VP 814

Tại các kích thước lớn như 6″ và 8″, áp lực thủy tĩnh từ dòng chảy tốc độ cao tác động lực rất lớn lên bề mặt đĩa loại van bướm nhựa tay gạt này, dễ dẫn đến các sự cố cơ học:

• Cơ chế gây hại của hiện tượng võng trục:
  • Khi van đóng hoặc mở hé để tiết lưu dòng lưu chất nóng có áp suất lớn, lực cản dòng chảy sẽ ép mạnh lên đĩa van tròn
  • Lực đẩy ngang này truyền thẳng lên trục ty van bằng thép không gỉ, dễ làm trục bị uốn cong nhẹ nếu không được gia cố tốt
  • Hiện tượng võng trục khiến đĩa van bị lệch tâm, làm rách rỗ vòng đệm làm kín cao su và gây rò rỉ lưu chất dọc theo cổ trục của Hershey VP 814
• Kết cấu gia cố trục thông minh của Hershey:
  • Để triệt tiêu nguy cơ này, Hershey thiết kế ty van bọc nhựa có đường kính lớn, chạy xuyên suốt đĩa chặn từ trên xuống dưới
  • Hệ thống được bổ sung các vòng đệm lót gia cố vững chắc ở hai đầu cổ trục van
  • Cải tiến này giúp triệt tiêu hoàn toàn momen uốn cong, đảm bảo đĩa van luôn xoay đồng tâm tuyệt đối dưới mọi áp lực dòng chảy
