Kính quan sát Shieyu

Kính quan sát Shieyu EI series là giải pháp tối ưu dành cho các dự án thiết kế đường ống cần khả năng theo dõi trực quan trạng thái lưu chất bên trong, đảm bảo quy trình vận hành an toàn và hiệu quả. Dưới đây là một vài thông tin bổ ích về dòng phụ kiện đặc biệt này của hãng Shieyu

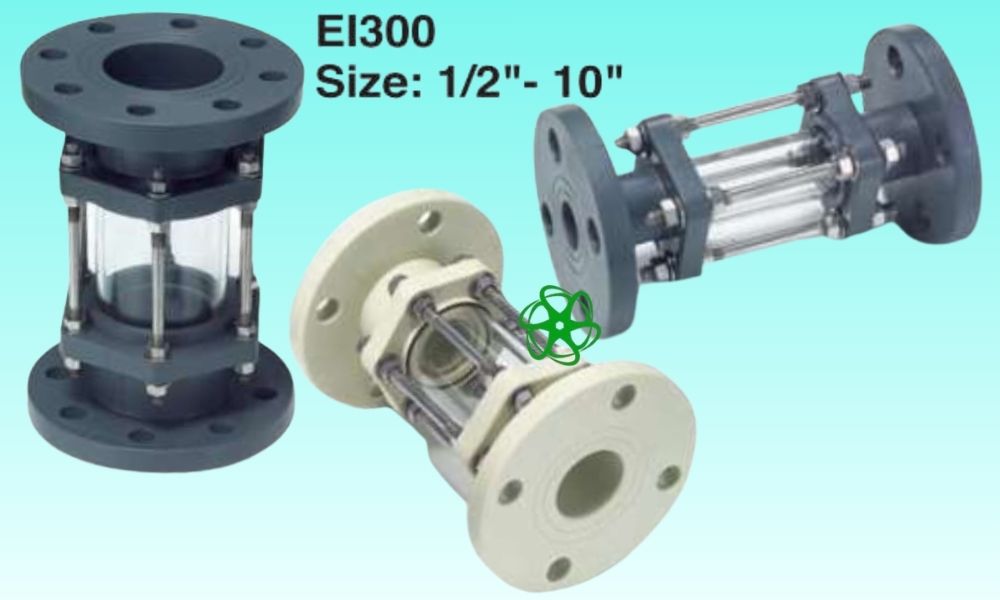

1. Kính quan sát Shieyu là gì

Kính quan sát Shieyu là dòng phụ kiện ống nhựa được sản xuất bởi thương hiệu Shieyu, hỗ trợ người vận hành giám sát trực tiếp trạng thái của lưu chất bên trong đường ống một cách dễ dàng

• Có cấu tạo vỏ nhựa chịu lực kết hợp cùng ống kính trong suốt
• Cho phép người dùng kiểm tra màu sắc, độ tinh khiết và phát hiện sớm các dị vật bên trong
• Loại phụ kiện này có một số tên gọi tiếng anh khác như sau:
  • Shieyu EI series
  • Shieyu EI300 flange

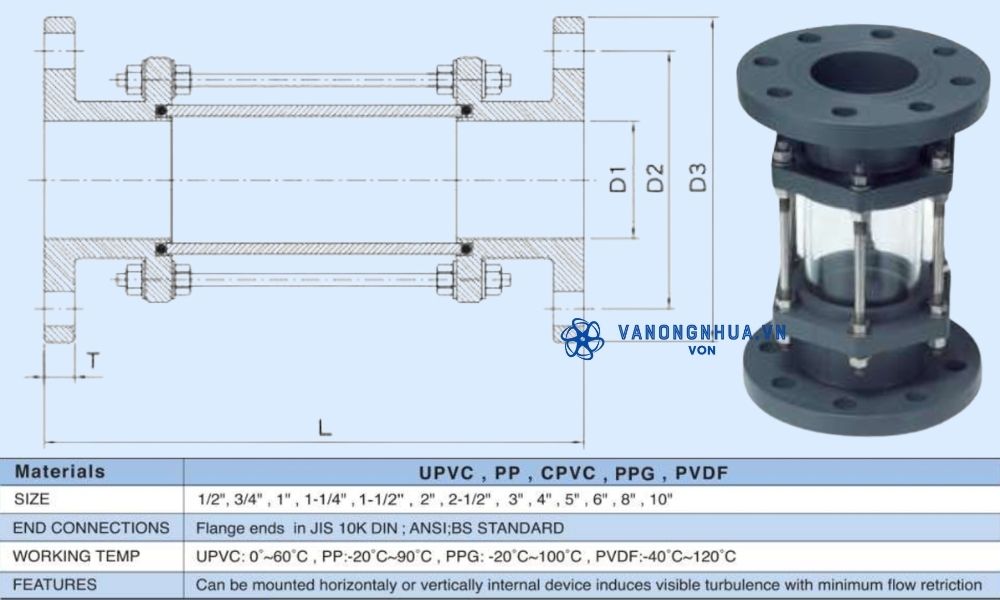

2. Kính quan sát Shieyu có đặc điểm gì

Kính quan sát Shieyu sở hữu những đặc điểm kỹ thuật ấn tượng, đáp ứng đa dạng các yêu cầu khắt khe của hệ thống công nghiệp hiện đại.

• Kích cỡ từ DN15 đến DN250, phù hợp với các công trình đường ống lưu lượng từ nhỏ đến lớn
• Sử dụng kiểu kết nối mặt bích, đáp ứng nhiều tiêu chuẩn quốc tế phổ biến hiện nay như:
  • Tiêu chuẩn mặt bích JIS với áp lực 10K
  • Tiêu chuẩn mặt bích DIN
  • Tiêu chuẩn mặt bích ANSI
  • Tiêu chuẩn mặt bích BS

• Được chế tạo với sự đa dạng về vật liệu nhựa, có ngưỡng chịu nhiệt khác nhau:
  • Nhựa uPVC: Chịu nhiệt tối đa 60°C, dùng cho dự án cần tiết kiệm chi phí, không yêu cầu dẫn nước nóng
  • Nhựa cPVC: Chống chịu được mức nhiệt tối đa 90°C, thích hợp cho các dự án đường ống dẫn nước nhiệt độ cao
  • Nhựa PP: Làm việc ở mức nhiệt từ -20°C ~ 90°C, áp dụng cho đường ống dẫn hóa chất công nghiệp
  • Nhựa PPG: Chịu được nhiệt độ tối đa là 100°C
  • Nhựa PVDF: Có dải nhiệt độ lớn nhất (từ -40°C ~ 120°C), chuyên dùng cho mạng lưới dẫn hóa chất mạnh ở nhiệt độ cao
• Có thể lắp theo chiều ngang hoặc chiều dọc tùy theo thiết kế không gian
  • Giúp tối ưu hóa dòng chảy
  • Đảm bảo sự xáo trộn của lưu chất đủ mạnh để quan sát trạng thái dòng nước rõ ràng, với mức ngăn dòng chảy tối thiểu

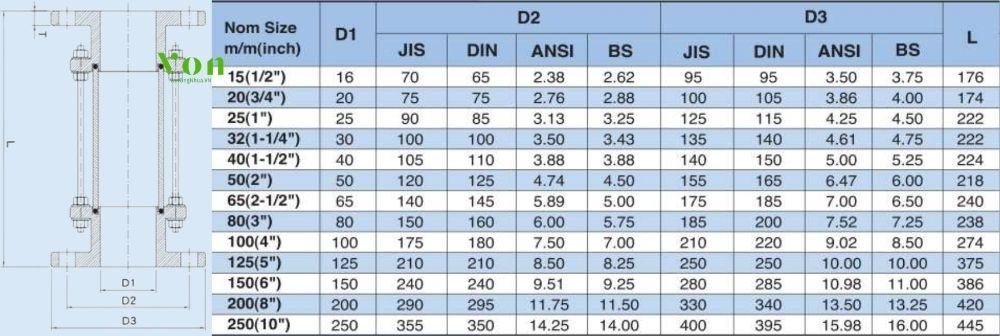

3. Thông số kích thước Shieyu EI series

Hiểu rõ các thông số về kích thước là điều quan trọng để tiến hành lắp đặt kính quan sát Shieyu chính xác, tránh mua nhầm làm chậm tiến độ thi công. Dưới đây là dải đo thông số quan trọng của thiết bị này:

• Đường kính trong D1: 16mm ~ 250mm
• Đường kính đường tâm lỗ bulong D2:
  • Chuẩn JIS: 70mm ~ 355mm
  • Chuẩn DIN: 65mm ~ 350mm
  • Chuẩn ANSI: 2,38 inch ~ 14,25 inch
  • Chuẩn BS: 2,62 inch ~ 14 inch
• Đường kính ngoài D3:
  • Chuẩn JIS: 95mm ~ 400mm
  • Chuẩn DIN: 95mm ~ 395mm
  • Chuẩn ANSI: 3,5 inch ~ 15,98 inch
  • Chuẩn BS: 3,75 inch ~ 16 inch
• Chiều dài L: 174mm ~ 445mm

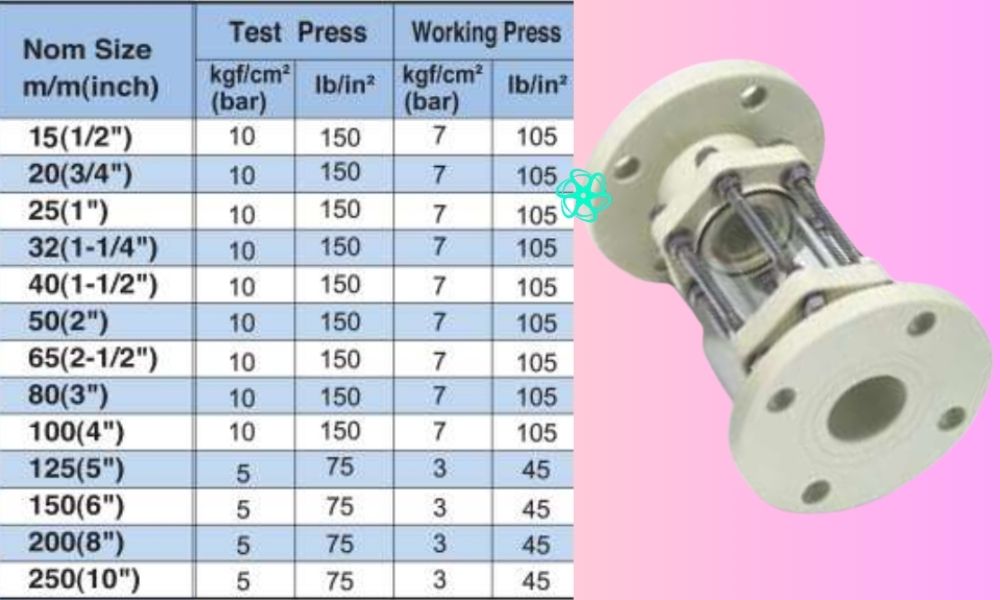

4. Áp suất làm việc của Shieyu EI300 flange

Khả năng chịu áp suất là yếu tố người dùng cần lưu ý và tuân thủ để tránh những sự cố hư hỏng thiết bị đáng tiếc, kéo dài tuổi thọ cho kính quan sát Shieyu. Thông số về áp suất Shieyu EI series tùy thuộc vào kích cỡ như sau:

• Với cỡ từ DN15 ~ DN100
  • Áp suất kiểm tra: 10 bar (150 psi)
  • Áp suất làm việc: 7 bar (105 psi)
• Cỡ DN125 ~ DN250
  • Áp suất thử nghiệm: 5 bar (75 psi)
  • Áp suất làm việc: 3 bar (45 psi)
