Van lấy mẫu Shieyu

Van lấy mẫu Shieyu (hay còn gọi là Shieyu gauge valve) chính là dòng van nhựa quan trọng giúp người vận hành thực hiện công việc kiểm tra chất lượng lưu chất định kỳ một cách an toàn và chính xác nhất, giúp bảo vệ hệ thống khỏi các rủi ro nhiễm bẩn khi lấy mẫu lưu chất bên trong

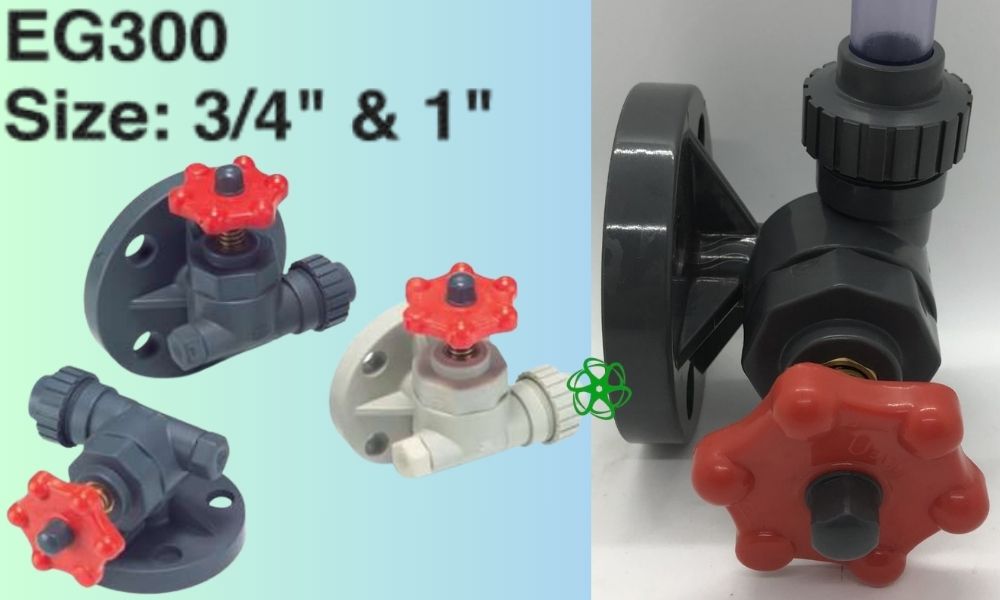

1. Tổng quan về van lấy mẫu Shieyu

Van lấy mẫu Shieyu là loại van Shieyu được dùng để trích xuất một lượng nhỏ lưu chất từ đường ống chính, nhằm mục đích kiểm tra lý hóa hoặc giám sát nồng độ hóa chất bên trong đường ống

• Một số tên gọi tiếng Anh khác như sau:
  • Shieyu gauge valve
  • Shieyu EG300 flange
• Nổi bật với độ bền cơ học cao và khả năng kháng hóa chất tốt, đáp ứng khắt khe các tiêu chuẩn trong xử lý nước, hóa chất
• Sở hữu hai dòng kích cỡ van là DN20 (3/4 inch) và DN25 (1 inch)
• Giúp tối ưu hóa được lưu lượng trích xuất, hỗ trợ lấy mẫu nhanh chóng mà không gây sụt giảm áp suất cục bộ

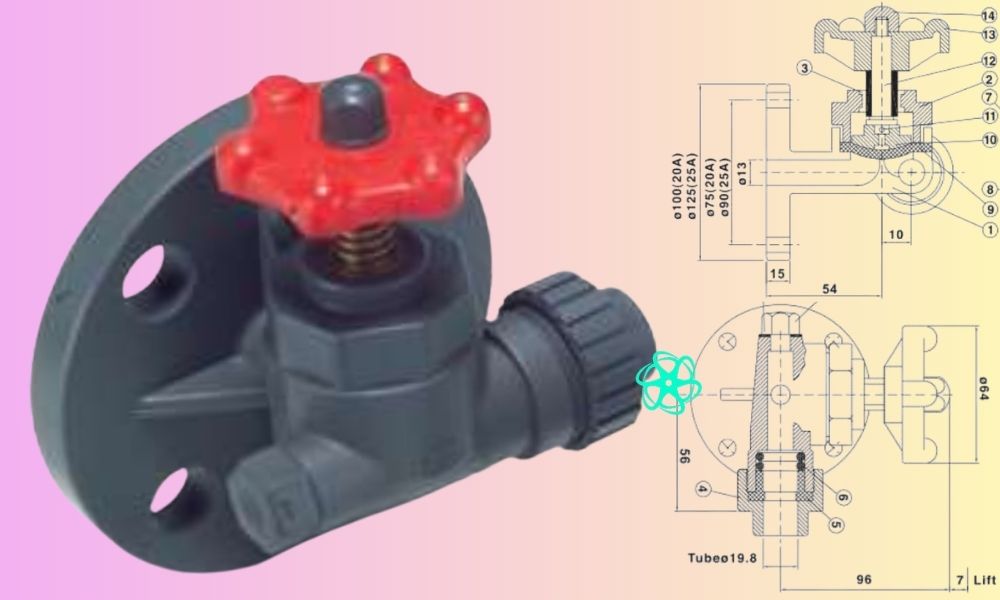

2. Van lấy mẫu Shieyu có cấu tạo thế nào

Van lấy mẫu Shieyu bao gồm hai bộ phận chính

• Phần đầu nối mặt bích: Dùng để kết nối trực tiếp với hệ thống đường ống
• Phần van lấy mẫu: Sử dụng vô lăng tay quay và màng chặnM để điều tiết chính xác lượng chất lỏng chảy ra.
  • Một đầu phần van này sử dụng đầu nối rắc co, cho phép tháo ra dễ dàng để kiểm tra, bảo dưỡng van
  • Đầu còn lại được bịt kín bằng nắp bịt ren, sử dụng thêm gioăng để đảm bảo độ kín khít

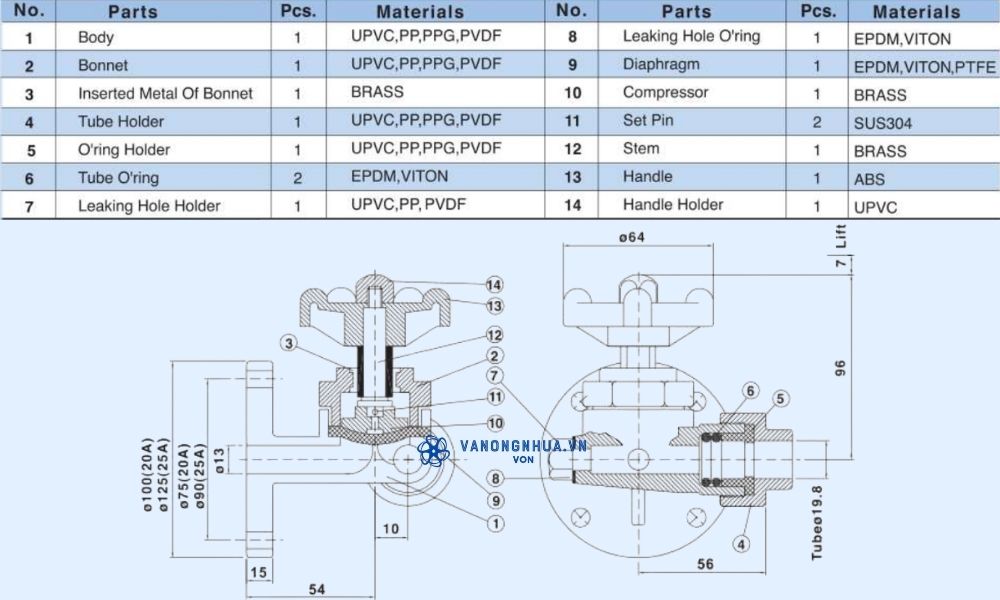

3. Vật liệu chế tạo Shieyu gauge valve

Vật liệu chính là yếu tố quan trọng người dùng cần lưu ý khi chọn van lấy mẫu Shieyu. Tùy theo yêu cầu lắp đặt của dự án thực tế, nhà sản xuất cung cấp dòng van này với các dòng vật liệu khác nhau như sau:

• Thân van (body), nắp van (bonnet), đầu nối rắc co (holder) làm từ một trong 4 vật liệu nhựa sau:
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa PPG
  • Nhựa PVDF
• Màng van (Diaphragm) làm từ 1 trong các loại vật liệu dưới đây để ngăn ngừa rò rỉ hiệu quả:
  • Cao su EPDM
  • Cao su Viton
  • Nhựa PTFE
• Gioăng làm kín (O’ring) làm bằng cao su EPDM hoặc Viton

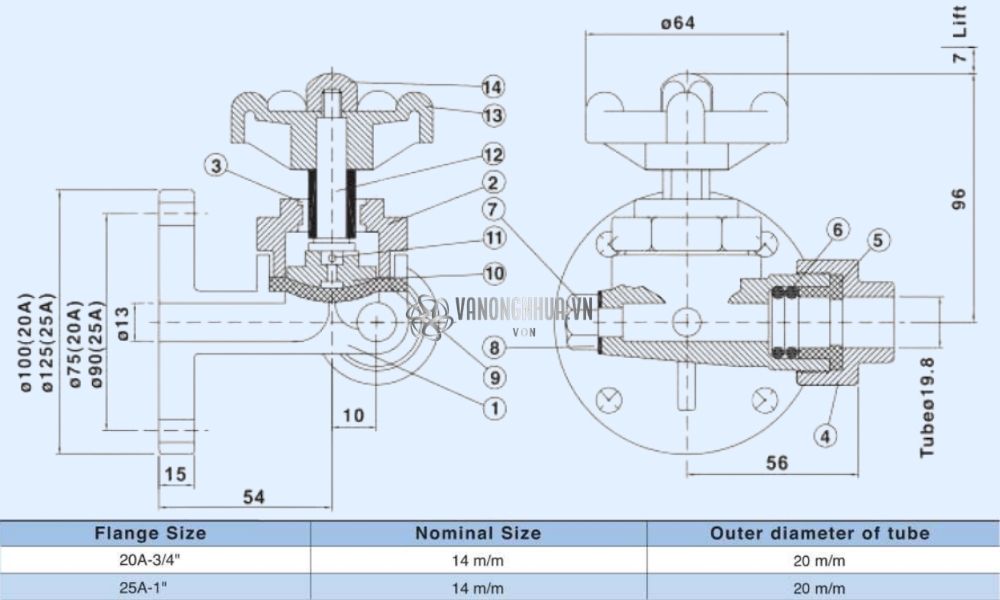

4. Chi tiết kích thước Shieyu EG300 flange

Dòng van lấy mẫu Shieyu được thiết kế với thông số kích thước được chuẩn hóa, giúp việc lắp đặt van đồng bộ với tuyến đường ống chính. Dưới đây là một vài thông số quan trọng của van:

• Đường kính trong mặt bích: 13mm
• Đường kính đường tâm lỗ bulong: 75mm (DN20) hoặc 90mm (DN25)
• Đường kính ngoài mặt bích: 100mm (DN20) hoặc 125mm (DN25)
• Độ dày mặt bích: 15mm
• Chiều dài phần nối bích: 54mm
• Chiều cao van: 96mm
• Đường kính trong đầu rắc co: 19,8mm
