Hershey VP 721 cPVC

Hershey VP 721 là giải pháp van màng Hershey đầu nối Spigot dành cho các hệ thống dẫn hóa chất ăn mòn và lưu chất nóng. Với khả năng chịu nhiệt đến 90°C, van màng VP 721 đảm bảo độ bền và khả năng làm kín ổn định trong quá trình vận hành.

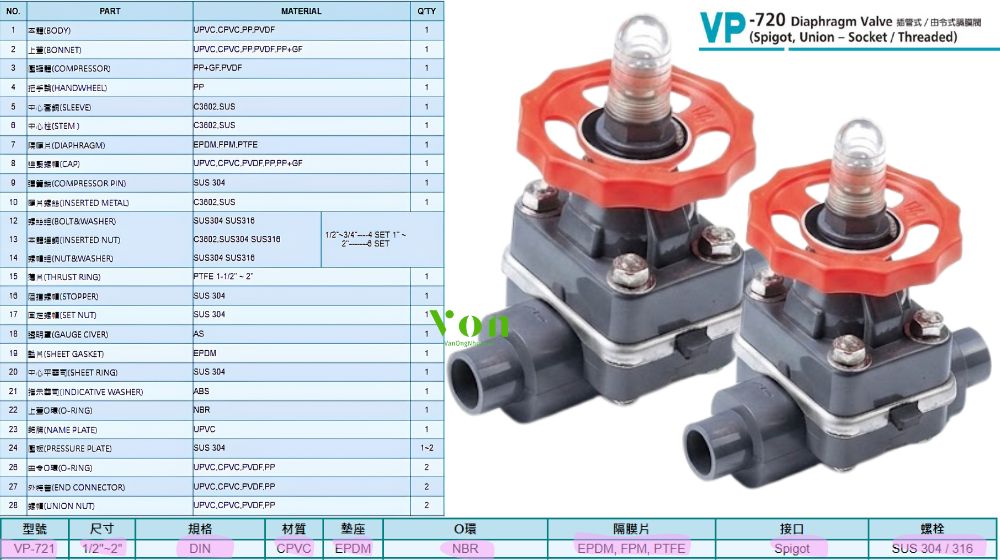

1. Tính năng chịu nhiệt của Hershey VP 721

Nhờ được chế tạo từ nhựa cPVC đúc liền thân, Hershey VP 721 sở hữu khả năng chịu nhiệt và độ bền cơ học vượt trội, đáp ứng tốt các hệ thống dẫn hóa chất nóng trong công nghiệp:

• Khả năng chịu nhiệt độ cao 90°C:
  • cPVC duy trì độ cứng bề mặt và khả năng chịu lực nén tuyệt vời ở dải nhiệt độ từ 0°C ~ 90°C
  • Chống chịu tốt trước các hiện tượng sốc nhiệt của dòng lưu chất nóng
• Đầu nối Spigot:
  • Thiết kế đầu trơn cho phép kết nối bằng phương pháp dán keo cPVC
  • Là loại kết nối nhanh chóng, tạo mối nối kín khít và chắc chắn
• Thanh chỉ báo hành trình trực quan:
  • Thiết kế nắp chụp thước đo trong suốt phía trên tay quay giúp theo dõi hành trình mở/đóng của van màng từ xa dễ dàng

2. Đặc điểm kỹ thuật của van màng VP 721

Các thông số kỹ thuật dưới đây phản ánh đầy đủ định mức làm việc của Hershey VP 721 chính hãng Đài Loan, đáp ứng yêu cầu vận hành trong nhiều hệ thống đường ống công nghiệp:

• Dải kích cỡ: Từ DN15 ~ DN50
• Màng van: Tùy chọn EPDM, FPM hoặc PTFE
• Gioăng làm kín trục: Cao su NBR
• Bulong: SUS 304 / 316
• Áp suất làm việc tối đa: 100 PSI tại nhiệt độ 23°C
• Kiểu kết nối: Đầu nối Spigot (đầu trơn)

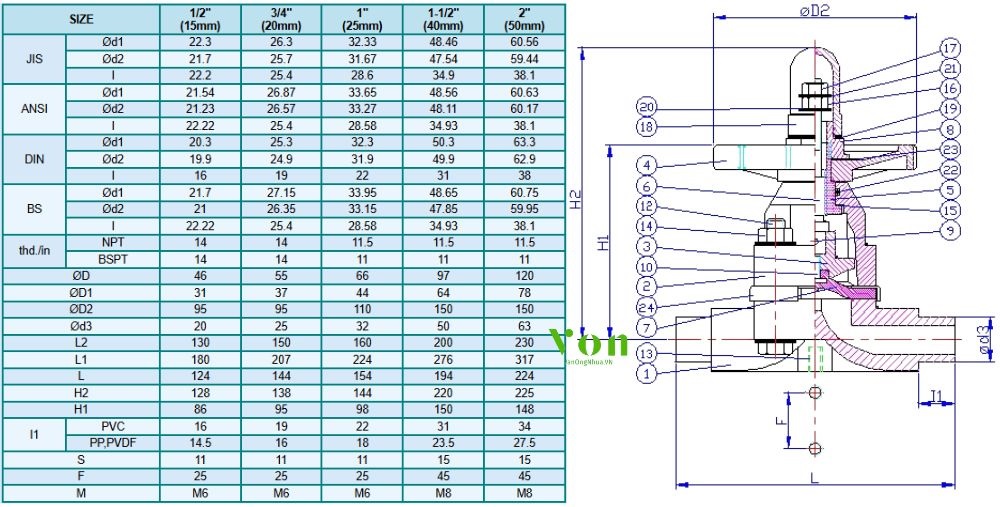

3. Bản vẽ và kích thước của Hershey VP 721

Dưới đây là bản vẽ kỹ thuật cùng bảng thông số kích thước lắp đặt của Hershey VP 721 theo chauarn catalogue van Hershey, giúp kỹ sư và đơn vị thi công dễ dàng lựa chọn, thiết kế và lắp đặt trên hệ thống đường ống:

4. Quy trình thay màng van màng VP 721

Nhờ thiết kế kết hợp cụm nắp van tháo rời, Hershey VP 721 cho phép thay thế màng van nhanh chóng mà không cần cắt hoặc tháo rời toàn bộ hệ thống đường ống.

• Cô lập hệ thống và tháo nắp van:
  • Khóa dòng lưu chất, xả hết áp suất trong đường ống rồi xoay tay quay về trạng thái mở hoàn toàn để giải phóng lực ép lên màng van
  • Tiếp theo, tháo các bu-lông cố định và nhấc cụm nắp (bonnet) ra khỏi thân van màng VP 721
• Thay thế màng van:
  • Tháo màng van cũ khỏi đầu trục, kiểm tra và vệ sinh sạch bề mặt tiếp xúc bên trong thân van
  • Lắp màng van mới (EPDM hoặc PTFE) đúng chiều, bảo đảm màng được bắt chặt vào trục và nằm cân tâm trên bề mặt làm kín
• Lắp lại và kiểm tra vận hành:
  • Đặt cụm nắp trở lại thân van, siết bu-lông theo thứ tự đối xứng với lực siết đồng đều
  • Sau khi hoàn tất, vận hành thử tay quay để kiểm tra hành trình đóng/mở và tiến hành chạy thử áp nhằm xác nhận van làm kín hoàn toàn, không xảy ra rò rỉ

5. Tính cơ học của dòng chảy trong Hershey VP 721

Nhờ cấu trúc Weir-type đặc trưng, Hershey VP 721 tối ưu đặc tính dòng chảy, đồng thời duy trì khả năng làm kín ổn định trong quá trình vận hành.

• Tối ưu lưu lượng, giảm tổn thất áp suất:
  • Biên dạng vách ngăn Weir được thiết kế hợp lý, giúp dòng lưu chất chuyển hướng êm và giảm nhiễu loạn
  • Hạn chế tổn thất áp suất cục bộ, duy trì hệ số lưu lượng (Cv) cao và nâng cao hiệu suất hệ thống
• Hạn chế bám cặn, duy trì độ kín:
  • Lòng van nhẵn kết hợp màng van EPDM hoặc PTFE giúp giảm bám cặn trên bề mặt làm kín
  • Giảm nguy cơ kẹt van, duy trì khả năng đóng kín ổn định khi vận chuyển lưu chất có cặn hoặc bùn loãng
